Les supports SM type Marin sont des supports idéals pour des applications mobiles grâce à l’extrême robustesse de leur architecture.

Support marin

Leur conception spéciale offre différentes raideurs sur les trois axes.
Ce sont des antivibratoires très souples sur l’axe vertical, moins souples
sur l’axe longitudinal et qui atteignent leur raideur maximale sur l’axe latéral, pour offrir une meilleure isolation sur cet axe.



Applications
Pour machines rotatives mobiles qui nécessitent une grande capacité d’isolation des vibrations et des bruits, comme:

  • Pompes
  • Groupes électrogènes marins et terrestres
  • Tableaux de commandes électriques mobiles
  • Véhicules industriels
  • Compresseurs
  • Ventilateurs
  • Propulseurs Marins…
Support marin Support marin

 * : Sur demande

Charge admissible (kg) en Fonction de la dureté shore

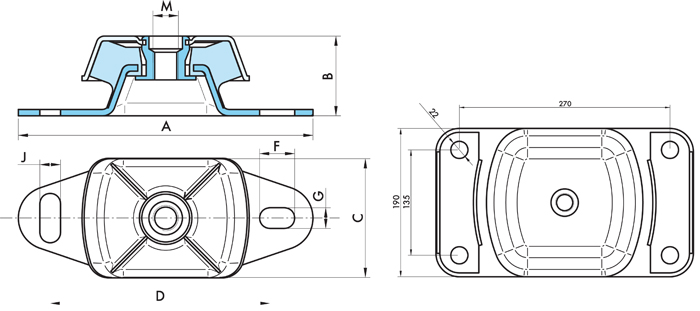

Type A B C D F G J M 35 Sh 40 Sh 45 Sh 55 Sh 65 Sh 75 Sh Poids (g.)
SM100 120 38,5 60 100 14 11 11 M12  * 35 45 70 95 * 397
SM140 183 50 75 140 30 13 20 M16 95  * 120 220 280 400 857
SM182 228 68 112 182 34 18 26 M20 *  * 350 525 800 1080 2250
SM270 330 112 190 270 22 22 26 M24  *  * 350 525 800 1080 2250

Caractéristiques techniques

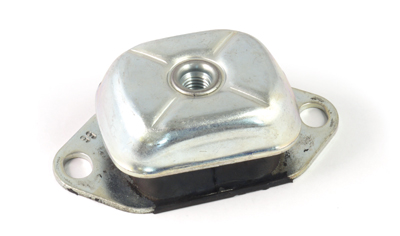

–    La cloche incorpore dans sa partie supérieure des lignes en forme de croix qui améliorent leur raideur dans les applications mobiles
et permet de surcroît une meilleure évacuation des huiles ou liquides qui peuvent éventuellement s’y précipiter.
–    Les parties métalliques ont reçu un traitement anti-corrosif adapté aux applications exposées aux intempéries.
–    Les supports sont clairement identifiés, grâce aux indications de type et de dureté gravées à la base.
–    Les supports sont dotés d’une butée intérieure anti-arrachement qui empêche le caoutchouc de travailler en traction, limitant son mouvement
vertical ascendant.
–    La cloche métallique supérieure protège l’élastomère intérieur d’éventuelles contaminations d’huile, de l’ozone et des émissions d’ultra-
violets qui peuvent endommager le caoutchouc.
–    Pour des installations de propulseurs marins, consultez notre bureau technique.
Les différentes raideurs de chaque axe apportent une grande élasticité dans le sens perpendiculaire au vilebrequin/axe du moteur, isolant de façon plus effective les vibrations de tout type de moteurs.
