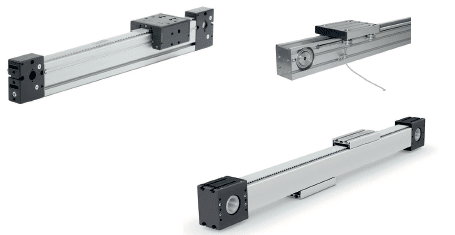

À COURROIE DENTÉE AZ
CHARIOT À GALETS COULISSANT SUR DEUX BARRES RONDES
• AZ 1010 (Poussée : 240N)
• AZ 2001 (Poussée : 750N)
• AZ 1040 (Poussée : 1700N)
• AZ 2005 (Poussée : 2490N)
• Vitesse de déplacement : 1,5 à 5 m/s
• Courroie avec armature acier type MR
• Courses standard : 5 mètres ( Option : 7 et 12m)
CHARIOT À GUIDAGES PLATS ANTIFRICTION SANS JEU
• AZ 2000 (Poussée : 750N)
(Poussées latérales et verticales plus faibles
que pour type à galets)
ÉLÉMENT DE BASE
Désignation AZ… Course
PROFILÉ EN ALUMINIUM
• Rigide en torsion
• Avec rainures en T
• Nombreuses applications
• Facilitant la fixation
BOÎTIER D’ENTRAÎNEMENT
• Permettant de recevoir les organes de
puissance (Moteurs, motoréducteurs…)
BOÎTIER DE RENVOI
• Situé à l’opposé du boitier d’entraînement
• Assure la tension de la courroie
DÉTERMINATION
3 CRITÈRES
• Poussée
• Vitesse
• Accélération
Les distances de freinage et d’accélération doivent être comprises dans la course H.
(K standard à 20mm)
Choisir un élément AZ et vérifier que
Le calcul de la poussée requise F se fait
comme suit:
• En horizontale F =(m.a + Fr) S
• En vertical F =(m.a + Fr + mg) s
(Fr = mg.M)
(m = ms + mm)
Si F>Fx, choisir un élément de taille supérieure ou augmenter le temps d’accélération.
