Page 572 – BAGUES D’ARRÊT FENDUES


Page 572 - BAGUES D’ARRÊT FENDUES

La bague d’arrêt classique a pratiquement disparu.
Elle est remplacée par la bague à fente (en 1 ou 2 pièces) qui présente les avantages :
• d’un contact parfait sur toute la périphérie entre l’arbre et la bague,
• de supprimer le pointage de l’arbre s’il s’agit d’une vis à pointeau
• d’éviter la détérioration de l’arbre par la vis si la bague est amenée à tourner autour de son arbre.

MATIÈRE

ACIER :
d1 ≤ 52 : 9S Mn Pb28K
– au-dessus : C 35
(ou acier équivalent)

ACIER INOX (ZX)
1.4305 ou 1.4301 au choix du fabricant

PLASTIQUE (P)
d1 tolérance +/-0,1mm.
d2 tolérance +/-0,2mm

ALU / autres métaux :
sur demande mais par quantité importante seulement.

ARBRES RECTIFIÉS
Tolérance h6. Traités et non traités. Voir page 196

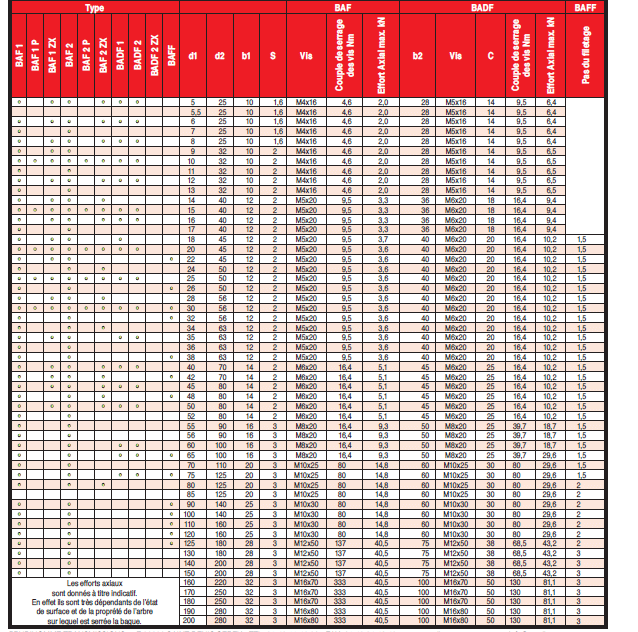

Désignation Type d1
Ex.: BAF124

Page 572 - BAGUES D’ARRÊT FENDUES

BADF110 BADF1100 BADF1110 BADF112 BADF1120 BADF1125 BADF1130 BADF114 BADF1140 BADF115 BADF1150 BADF116 BADF1160 BADF117 BADF1170 BADF118 BADF1180 BADF1190 BADF120 BADF1200 BADF122 BADF124 BADF125 BADF128 BADF130 BADF132 BADF134 BADF135 BADF138 BADF140 BADF142 BADF145 BADF148 BADF15 BADF150 BADF152 BADF155 BADF16 BADF160 BADF170 BADF175 BADF18 BADF180 BADF185 BADF190 BADF1ZX16 BADF1ZX18 BADF1ZX40 BADF1ZX42 BADF1ZX8 BADF210 BADF2100 BADF2110 BADF212 BADF2120 BADF2125 BADF2130 BADF214 BADF2140 BADF215 BADF2150 BADF216 BADF2160 BADF217 BADF2170 BADF218 BADF2180 BADF2190 BADF220 BADF2200 BADF222 BADF224 BADF225 BADF228 BADF230 BADF232 BADF234 BADF235 BADF238 BADF240 BADF242 BADF245 BADF248 BADF25 BADF250 BADF252 BADF255 BADF26 BADF260 BADF270 BADF275 BADF28 BADF280 BADF285 BADF290 BADF2ZX30 BADF2ZX35 BADF2ZX38 BADF2ZX40 BADF2ZX48 BADF2ZX50 BAEF250 BAF110 BAF1100 BAF111 BAF1110 BAF112 BAF1120 BAF1125 BAF113 BAF1130 BAF114 BAF1140 BAF115 BAF1150 BAF116 BAF1160 BAF117 BAF1170 BAF118 BAF1180 BAF119 BAF1190 BAF120 BAF1200 BAF122 BAF124 BAF125 BAF126 BAF128 BAF130 BAF132 BAF134 BAF135 BAF136 BAF138 BAF140 BAF142 BAF145 BAF148 BAF15 BAF150 BAF152 BAF155 BAF156 BAF15X5 BAF16 BAF160 BAF165 BAF17 BAF170 BAF175 BAF18 BAF180 BAF19 BAF190 BAF1P10 BAF1P15 BAF1P20 BAF1P25 BAF1P30 BAF1ZX10 BAF1ZX100 BAF1ZX11 BAF1ZX110 BAF1ZX12 BAF1ZX120 BAF1ZX125 BAF1ZX13 BAF1ZX130 BAF1ZX14 BAF1ZX140 BAF1ZX15 BAF1ZX150 BAF1ZX16 BAF1ZX17 BAF1ZX18 BAF1ZX20 BAF1ZX22 BAF1ZX24 BAF1ZX25 BAF1ZX26 BAF1ZX28 BAF1ZX30 BAF1ZX32 BAF1ZX34 BAF1ZX35 BAF1ZX36 BAF1ZX38 BAF1ZX40 BAF1ZX42 BAF1ZX45 BAF1ZX48 BAF1ZX5 BAF1ZX50 BAF1ZX52 BAF1ZX55 BAF1ZX56 BAF1ZX5X5 BAF1ZX6 BAF1ZX60 BAF1ZX65 BAF1ZX7 BAF1ZX70 BAF1ZX75 BAF1ZX8 BAF1ZX80 BAF1ZX9 BAF1ZX90 BAF210 BAF2100 BAF210BRUNIE BAF211 BAF2110 BAF212 BAF2120 BAF2125 BAF213 BAF2130 BAF214 BAF2140 BAF215 BAF2150 BAF216 BAF2160 BAF217 BAF2170 BAF218 BAF2180 BAF2190 BAF220 BAF2200 BAF222 BAF224 BAF225 BAF226 BAF228 BAF230 BAF232 BAF234 BAF235 BAF236 BAF238 BAF240 BAF242 BAF245 BAF248 BAF25 BAF250 BAF252 BAF255 BAF256 BAF25X5 BAF26 BAF260 BAF265 BAF27 BAF270 BAF275 BAF28 BAF280 BAF29 BAF290 BAF2P10 BAF2P15 BAF2P20 BAF2P25 BAF2P30 BAF2ZX10 BAF2ZX100 BAF2ZX11 BAF2ZX110 BAF2ZX12 BAF2ZX120 BAF2ZX13 BAF2ZX130 BAF2ZX14 BAF2ZX140 BAF2ZX15 BAF2ZX150 BAF2ZX16 BAF2ZX16E BAF2ZX17 BAF2ZX18 BAF2ZX20 BAF2ZX22 BAF2ZX24 BAF2ZX25 BAF2ZX26 BAF2ZX28 BAF2ZX30 BAF2ZX32 BAF2ZX34 BAF2ZX35 BAF2ZX36 BAF2ZX38 BAF2ZX40 BAF2ZX42 BAF2ZX45 BAF2ZX48 BAF2ZX5 BAF2ZX50 BAF2ZX52 BAF2ZX55 BAF2ZX56 BAF2ZX5X5 BAF2ZX6 BAF2ZX60 BAF2ZX65 BAF2ZX7 BAF2ZX70 BAF2ZX75 BAF2ZX8 BAF2ZX80 BAF2ZX9 BAF2ZX90 BAFF1100 BAFF1105 BAFF1110 BAFF1115 BAFF1120 BAFF1125 BAFF1130 BAFF118 BAFF120 BAFF122 BAFF124 BAFF126 BAFF128 BAFF130 BAFF132 BAFF135 BAFF138 BAFF140 BAFF142 BAFF145 BAFF148 BAFF150 BAFF155 BAFF160 BAFF170 BAFF180 BAFF190 BAFF195 BAMZX5
