SOUFFLETS METALLIQUES VVTEMC VVDAXC

Page 273 - SOUFFLETS METALLIQUES VVTEMC VVDAXC & SOUFFLETS SOUPLES VVTEMC VVDAXC

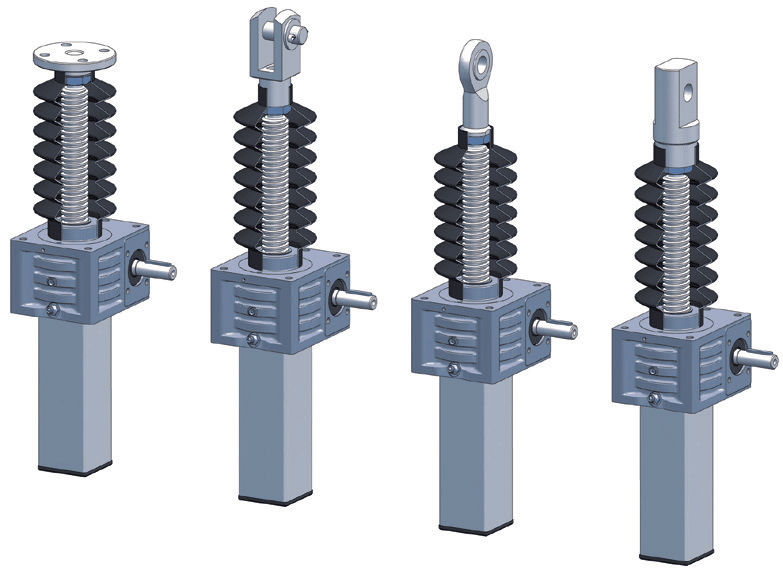

Le soufflet de protection est destiné à protéger la vis des saletés et de l’humidité,
d’éventuelles poussières ambiantes.
Tenir également compte du fait que la durée de fonctionnement du vérin est réduite en raison de l’effet
thermo-isolant du soufflet de protection.
Attention : La cote ZD ne doit pas être dépassée en compression et la cote AZ ne doit pas être dépassée
en extension. En cas de montage horizontal, s’assurer que le soufflet de protection ne puisse pas toucher
la vis : risque de détérioration. En cas de montage vertical, il est recommandé de monter le ressort grand
diamètre vers le haut, et en cas de montage horizontal, grand diamètre côté carter.
Un mince film d’huile déposé sur le ressort en augmentera les performances et la longévité. Pour cela,
utiliser les supports intermédiaires internes disponibles sur demande. Pour des raisons techniques, veuillez
indiquer dès votre demande la position du soufflet (horizontale ou verticale).

Page 273 - SOUFFLETS METALLIQUES VVTEMC VVDAXC & SOUFFLETS SOUPLES VVTEMC VVDAXC

SOUFFLETS SOUPLES VVTEMC VVDAXC

Page 273 - SOUFFLETS METALLIQUES VVTEMC VVDAXC & SOUFFLETS SOUPLES VVTEMC VVDAXC

Les soufflets métalliques peuvent se monter sur des machines produisant ou non
des copeaux. En cas de montages combinés utilisant différents composants,
des bagues de centrage sont nécessaires.
Important : En aucun cas, les spires du soufflet ne doivent se séparer.
Pour des raisons techniques, veuillez indiquer dès votre demande la position
du soufflet (horizontale ou verticale).
En cas d’utilisation avec des VVTEM il est nécessaire de percer des trous de ventilation afin de prévenir les risques de collage sur la vis.
