Page 323 – ACCOUPLEMENTS FLEXIBLES MULTI – HÉLICOÏDAUX & ACCOUPLEMENTS RIGIDES FENDUS


ACCOUPLEMENTS FLEXIBLES MULTI – HÉLICOÏDAUX

Ces accouplements rigides en torsion flexibles axialement et angulairement, sont particulièrement adaptés aux servomoteurs à courant alternatif ou continu et aux moteurs pas à pas.
L’absence de rainure de clavette assure un excellent équilibrage dynamique qui permet de les utiliser à des vitesses allant jusqu’à 50.000 tr/mn.
Ils sont disponibles en standard en aluminium et sur demande en acier ou en acier inoxydable pour les tailles indiquées dans le tableau ci-dessous. (Nous consulter pour les caractéristiques)

Page 323 - ACCOUPLEMENTS FLEXIBLES MULTI – HÉLICOÏDAUX & ACCOUPLEMENTS RIGIDES FENDUS

ACCOUPLEMENTS RIGIDES FENDUS

Page 323 - ACCOUPLEMENTS FLEXIBLES MULTI – HÉLICOÏDAUX & ACCOUPLEMENTS RIGIDES FENDUS

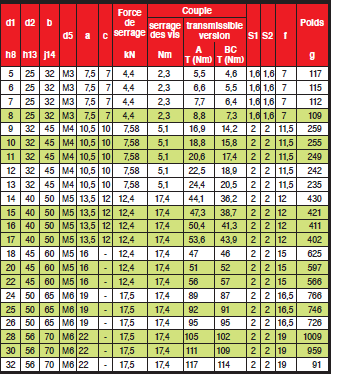

Les accouplements rigides fendus existent en trois formes
A: monobloc
B: en deux parties
C: en deux parties équilibrées, autorisant une utilisation à des vitesses de rotation plus élevées.
Ils ne subissent aucune usure, sont sans entretien et sont utilisables dans les deux directions de rotation et garantissent une liaison d’arbres sans jeu et assurent une grande rigidité; le montage comme le démontage de l’accouplement sont aisés.
Aucune modification des axes n’est nécessaire pour la mise en place de ces accouplements
