AVEC DISQUE ALLÉGÉ POUR CORRECTION IDÉALE DU DÉCALAGE RADIAL
Facteurs de correction selon température
de 0 à 60° C : facteur : 1
de 60° à 85°C : facteur : 2
Moment d’inertie en kgm2 x 10-8

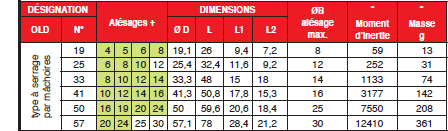

Désignation OLD N° alésages
Ex.: OLD 19 5 6
Les deux alésages pouvant être fournis
à des dimensions différentes
L1: Emmanchement maximal des arbres avec le disque standard
L2: Distance minimale entre les arbres avec le disque standard
* : Valeurs applicables aux accouplements complets avec alésage maximum.
+ : Tolérance = + 0,03 / -0

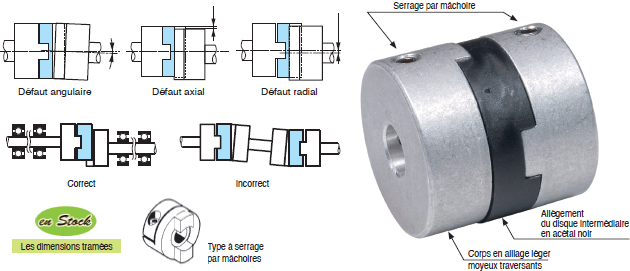

Couples et décalages maximums
DÉCALAGES
DÉFORMATIONS EN TENSION
Méthode
• 1er choix : selon le décalage radial
• 2ème choix : selon les heures d’utilisation
et la déformation en tension
Choisir toujours la plus grande taille.
Exemple : Cm : 2 Nm
N = 1000 tr/mn
Δr = 0,5 mm
θ = 65° C
util. = 3h
—–> OLD 33
Un accouplement OLDHAM complet comprend :
• 2 demis moyeux (M.OLD) éventuellement avec des alésages différents.
• 1 disque intermédiaire en acétal (DAN)
suivi du N° correspondant ou en Nylon (DAN N° N)
DAN19 DAN25 DAN33 DAN33N DAN41 DAN41N DAN50 DAN57 DAN57S MOLD194 MOLD195 MOLD196 MOLD198 MOLD2510 MOLD2512 MOLD256 MOLD258 MOLD259525 MOLD25L2810 MOLD3310 MOLD3311 MOLD3312 MOLD3314 MOLD338 MOLD4110 MOLD4112 MOLD4114 MOLD4115 MOLD4116 MOLD5015 MOLD5016 MOLD5018 MOLD5019 MOLD5020 MOLD5022 MOLD5024 MOLD5025 MOLD5720 MOLD5724 MOLD5725 MOLD5730 MOLDP25635 MOLDP258
