QUALITÉS DOMINANTES
RIGIDITÉ EN TORSION
COUPLES ÉLEVÉS
HAUTES VITESSES
SÉRIE “TOUT ACIER”
Le principe est le même que celui des accouplements à couronne nylon, mais toutes les pièces sont acier. Le contact acier-acier impose un graissage sérieux réalisé en remplissant de graisse la cavité
interne de l’accouplement. La graisse est maintenue grâce à un joint d’étanchéité maintenu par un circlips.
La denture du moyeu (NGAS) ou des 2 moyeux (NGAD) est usinée en commande numérique selon un profil parabolique corrigé. La denture intérieure de la couronne est obtenue par un outil de forme.
Un traitement thermique superficiel assure une grande résistance à l’usure et au grippage. Le couple nominal indiqué dans le tableau ci-dessous est valable pour un décalage angulaire <0,5°.
Le couple max. ne doit pas être supporté pendant plus de 10 secondes, avec au plus, 5 démarrages/heures.
Température maximale: 70°C
NGAS – SIMPLE ARTICULATION
1 moyeu denté mâle + 1 pièce
monobloc «couronne» à denture
interne avec moyeu. (pas de
décalage radial admissible)
NGAD – DOUBLE ARTICULATION
2 moyeux denture mâle + 1 couronne à denture interne.

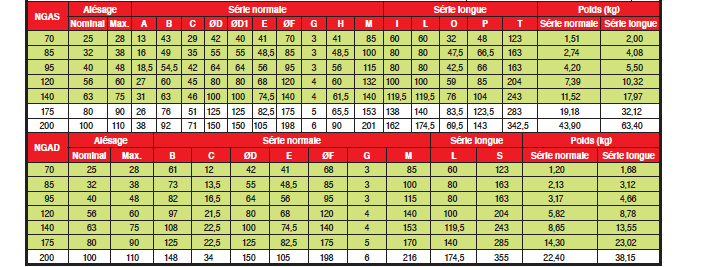

NGAS – NGAD
NGAS
NGAD
CNGAS120 MNGAS120 MOYEULONGNGAD200P NGAD120 NGAD120P NGAD120PP NGAD140 NGAD140P NGAD140PP NGAD175 NGAD175P NGAD175PP NGAD200 NGAD200P NGAD200PP NGAD250 NGAD250P NGAD250PP NGAD300 NGAD300P NGAD300PP NGAD70 NGAD70P NGAD70PP NGAD70PP2025M6 NGAD70PP2525M6 NGAD85 NGAD85P NGAD85PP NGAD85PP2535M6 NGAD85PP2538M6 NGAD95 NGAD95P NGAD95PP NGAS120 NGAS12040F7R NGAS120PC NGAS120PM NGAS120PMPC NGAS140 NGAS140PC NGAS140PM NGAS140PMPC NGAS175 NGAS175PC NGAS175PM NGAS175PMPC NGAS200 NGAS200PC NGAS200PM NGAS200PMPC NGAS70 NGAS70PC NGAS70PM NGAS70PMPC NGAS85 NGAS85PC NGAS85PM NGAS85PMPC NGAS95 NGAS95PC NGAS95PM NGAS95PMPC SACHETNGAD85 SACHETNGAS7085
