La qualité dominante de ces accouplements est leur“ rigidité torsionnelle ”, mais avec possibilité de très légers décalages axiaux, angulaires et éventuellement radiaux.
Les divers tableaux ci-après indiquent les valeurs maximales admissibles. Dans la pratique, ces 3 décalages coexistent. Il est donc capital qu’aucun de ces décalages n’atteigne sa valeur max.
Un accouplement dure d’autant plus longtemps qu’il se déforme moins, donc, toujours rechercher le meilleur alignement possible. Les chiffres donnés pour les décalages
sont valables pour 1 paquet de lamelles. Si l’accouplement en comporte 2, les chiffres sont à doubler.
Attention : Les types simple (964 / 966) à 1 seul paquet de lamelles
ne permettent aucun décalage radial.
Formule du décalage radial : Kr = a . tgkw, donc,
plus “ a ” est grand et plus le décalage admissible est élevé.
DÉCALAGES AXIAUX ET FORCES ADMISSIBLES
pour accouplements 960/61/62/63/65/67 comportant 2 paquets de lamelles.
Pour les 964/66 = décalage réduit de moitié à force égale
![Page 344 - ACCOUPLEMENTS MINIATURES THOMAS Page 344 - ACCOUPLEMENTS MINIATURES THOMAS](https://www.prudhomme-trans.com/wp-content/uploads/2023/01/image-639.png)
Alésages standard : tol. H7. arbres conseillés : tol. j6.

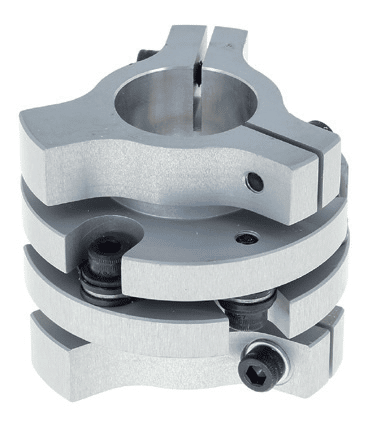

La fixation normale se fait par vis d’arrêt ou par goupilles, sauf pour les séries 965, 966 et 967 qui se fixent par moyeu fendu et vis de serrage.
![Page 344 - ACCOUPLEMENTS MINIATURES THOMAS Page 344 - ACCOUPLEMENTS MINIATURES THOMAS](https://www.prudhomme-trans.com/wp-content/uploads/2023/01/image-641.png)

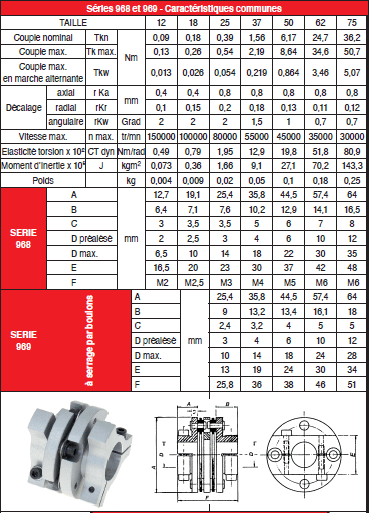

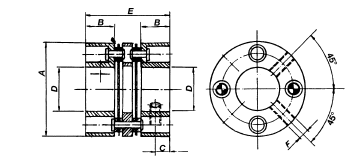

SÉRIES 968 – 969
![Page 344 - ACCOUPLEMENTS MINIATURES THOMAS Page 344 - ACCOUPLEMENTS MINIATURES THOMAS](https://www.prudhomme-trans.com/wp-content/uploads/2023/01/image-642.png)
![Page 344 - ACCOUPLEMENTS MINIATURES THOMAS Page 344 - ACCOUPLEMENTS MINIATURES THOMAS](https://www.prudhomme-trans.com/wp-content/uploads/2023/01/image-643.png)
FORMES CLASSIQUES
![Page 344 - ACCOUPLEMENTS MINIATURES THOMAS Page 344 - ACCOUPLEMENTS MINIATURES THOMAS](https://www.prudhomme-trans.com/wp-content/uploads/2023/01/image-644.png)
Les arbres élastiques 963 et 967 sont faits à la demande.
Indiquer la longueur désirée.
![Page 344 - ACCOUPLEMENTS MINIATURES THOMAS Page 344 - ACCOUPLEMENTS MINIATURES THOMAS](https://www.prudhomme-trans.com/wp-content/uploads/2023/01/image-645.png)
96925D88 96937D44 96937D66 96937D88 96950D1212 96962D1010 96962D1515 96962D88 96975D1220 96975D1520 96975D2828 96975D88
