Flexibilité angulaire – axiale et radiale
MAIS RIGIDITÉ ABSOLUE EN TORSION
COUPLE de 280 À 170 000Nm
PRINCIPE
Transmissions d’un mouvement sans jeu et sans torsion tout en étant flexible axialement, radialement et angulairement.
(Les décalages radiaux sont permis en présence de 2 éléments de base 920 (ou 980)

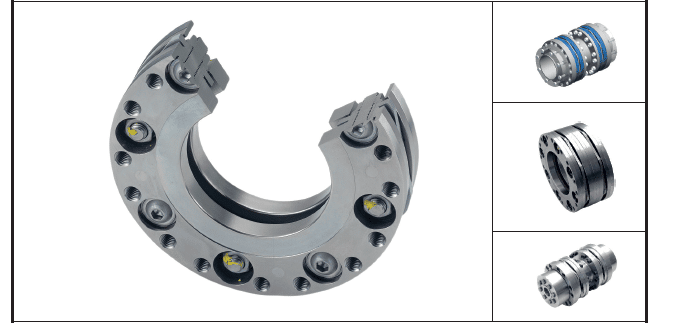

ELÉMENT DE BASE 920 BREVETÉ
Constitué d’un paquet de disques placés entre 2 plateaux.
Ces paquets sont fixés alternativement à chacun des 2 plateaux.
L’originalité des « Modulflex »est de monter les disques (en Inox) à la presse sur des douilles spéciales trempées, ce qui assure un entraînement totalement positif sans jeu.
UN ACCOUPLEMENT COMPLET COMPREND
• Un ou deux éléments de base de type 920 (ou 980)
• Différents moyeux et parties centrales venant se fixer sur les éléments de base et centrés sur le diamètre extérieur de ces éléments.
AVANTAGES :
• Plus de couple à dimensions identiques que les accouplements non construits sur ce principe.
• Démontage radial des 2 moitiés d’accouplement grâce à la flexibilité axiale des éléments de base, ce qui permet de laisser en place les pièces à relier.
• Les séries 922-924-926 et 928 ainsi que 982-984-986 et 988 sont équipées d’un moyeu à bague de serrage breveté du type KONICLAMP®
SÉRIE 920*
SÉRIE 980
Variante de la Série 920
EN ALUMINIUM
(Couple de 240 à 24.000 Nm)
LES ANCIENNES SÉRIES DU TYPE 900
ne doivent être employées qu’à titre de rechange sur les machines qu’elles équipent
• Résistance aux hautes températures
• Durée de vie très élevée (si la taille a été choisie judicieusement)
