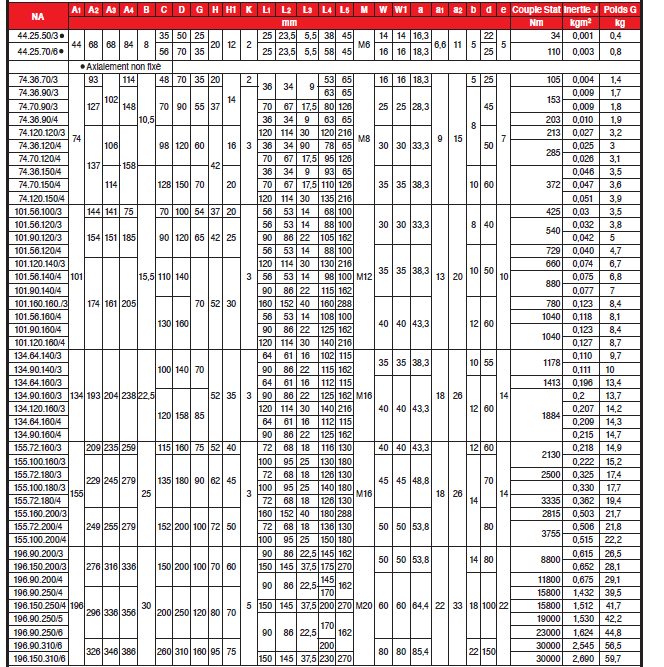

SÉRIE STANDARD AVEC COUSSINETS À AIGUILLES
JEU AXIAL : ± 2mm
COMBINAISONS
À noter que tous les accouplements peuvent être
conçus avec des extrémités différentes, par exemple
combinaisons A1/A2, A3/A4, A1/A4, A2/A3…
Les accouplements PK sont livrables
A1 = forme normale
Les 2 disques extérieurs comportent des trous de fixation
pour montage flasqué.
Nombre des perçages sur le cercle C pour accouplements
avec 3 biellettes : 3 x 120°
4 : 4 x 90°
5 : 5 x 72°
6 : 6 x 60°
dans les exécutions ci-après
A2 = Forme à moyeu
Les 2 disques extérieurs comportent un moyeu usiné,
A3 = Forme à bague de serrage
Les disques extérieurs comportent un moyeu spécial
avec bague de compression. Liaison très énergique sur l’arbre.
Détails sur ces bagues dans “ Bagues de serrage ” page 572
A4 = Forme avec contreflasque
Il s’agit de la forme A1 avec contreflasques fixés sur les disques
extérieurs. Ces contreflasques ont un moyeu. Voir p. 357
