L’accouplement IFK ne tolère aucune poussée axiale. Une parfaite neutralisation de ces poussées
doit être prévue dans la conception de la machine.

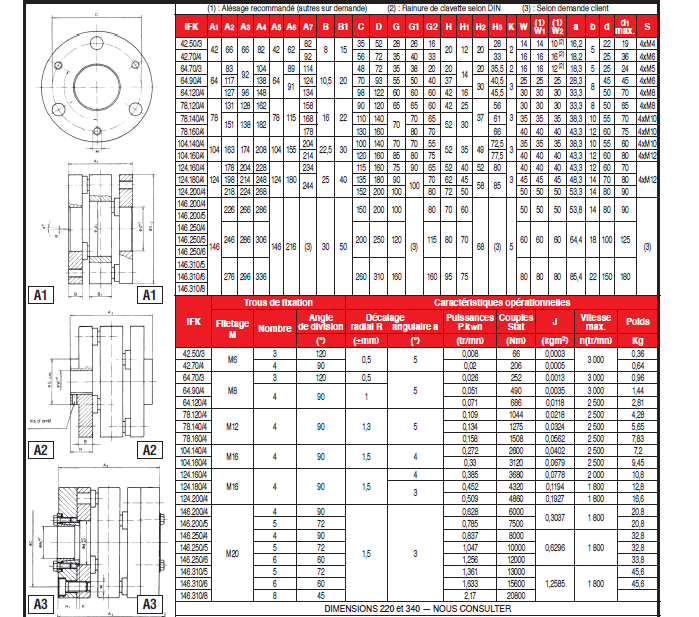

La dimension A est la cote de montage à respecter comme suit :
IFK 64 et 78 : ± 0,5 mm IFK 146 : ± 1,5 mm
IFK 104 et 124: ± 1 mm IFK 220 et 340 : ± 2 mm
Utiliser de préférence les alésages et clavetages indiqués dans les tableaux. Le graissage est assuré pour la vie mais néanmoins des graisseurs sont prévus afin de permettre des graissages
ultérieurs en cas de fonctionnement en conditions difficiles.
CONTREFLASQUES GFL

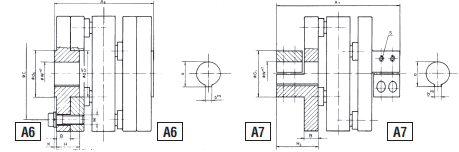

Les contreflasques avec moyeu sont conçus pour s’adapter sur les disques extérieurs A1
des accouplements IFK (voir croquis A4-A4 et A6-A6). Un épaulement circulaire assure un centrage rigoureux et les perçages coïncident exactement avec ceux des disques extérieurs A1.
À chaque référence d’accouplement IFK correspond un contreflasque GFL. Le dernier chiffre de référence
(3-4-5-6 ou 8) représente le nombre de trous répartis de façon équidistante sur le diamètre C.
