CENTAFLEX SÉRIE B
ACCOUPLEMENTS AVEC MOYEUX CONIQUES AMOVIBLES
SYSTÈME TAPER LOCK CFB-MA OU SIMILAIRE

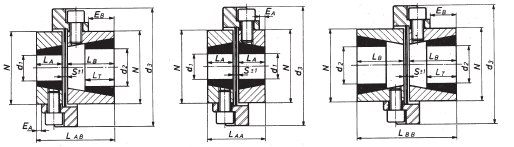

Comme l’indiquent les croquis ci-dessous, les moyeux coniques peuvent s’introduire dans l’alésage de l’accouplement soit par l’intérieur (type l), soit par l’extérieur (type E). En effet, selon le lieu d’installation, l’un des types convient et l’autre pas, en raison de la possibilité ou de l’impossibilité d’accéder aux vis de serrage du moyeu amovible. bien préciser le ou les types désirés : II – EE – IE.
De même, pour les moyeux amovibles, stipuler leur N° ainsi que le ou les alésages désirés.
ARBRES ÉLASTIQUES GB
Ces arbres élastiques répondent aux mêmes besoins que les arbres articulés centaflex GAE et GX décrits en détail à la page 380.
Ils se démontent facilement dans le sens radial et leur système d’ergots amovibles peut, dans certains cas, se révéler fort utile en donnant des facilités que les autres systèmes n’offrent pas.
Rien n’empêche, au surplus, de les choisir avec moyeux amovibles et de bénéficier de la commodité de ces moyeux. La longueur maximum admissible est bien entendu limitée par la vitesse de rotation et nous conseillons vivement de nous soumettre votre problème pour éviter une erreur dans le choix, s’il s’agit d’une grande longueur. Voir aussi page 381
