SÉLECTION :
4 FACTEURS DOMINANTS CONDUISENT AU CHOIX D’UN ARBRE FLEXIBLE
FLEXIBILITÉ
COUPLE
C(Nm) =( P (kW) x 9550)/(N (tr/mn))
Prendre toujours pour le calcul la plus petite vitesse de fonctionnement.
VITESSE
Le choix d’un arbre bidirectionnel ne pourra être retenu que si la vitesse de rotation n’est pas trop importante.
• 2000 tr/mn pour un arbre à coussinets
• de 1500 à 3000 tr/mn pour un arbre à roulements à billes.
SENS DE ROTATION
Pour le déterminer, se placer derrière la partie entraînante et regarder la pièce entraînée.
B = sens bidirectionnel
H = sens horaire
AH = sens anti-horaire
Le sens de rotation doit être impérativement indiqué à la commande.
CRITÈRES ANNEXES DE SÉLECTION
– Nombre de courbures
– Cycle de travail
– Déflection torsionnelle requise ou toléré
– Environnement.
DESCRIPTION
Un arbre flexible est constitué de :
• 1 noyau central
constitué de fils métalliques en acier au carbone de qualité supérieure.

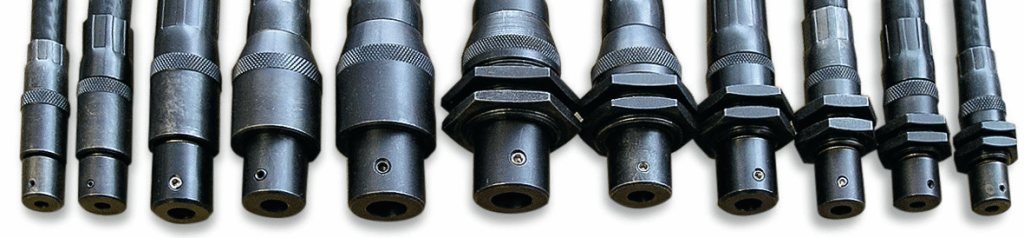

• 2 embouts usinés
en acier XC 20 et 12 MF4 contenant des coussinets auto lubrifiés ou des roulements à billes.
• 1 protecteur
sur une armature en acier galvanisé est tressé un fil métallique, le tout étant recouvert d’une enveloppe en plastique (en caoutchouc sur demande)
