Page 431 – MONTAGE – MISE EN ROUTE – ENTRETIEN

La pièce à entraîner est généralement en acier.
Veiller au parallélisme des faces de cette pièce avec les surfaces de frottement du moyeu et à ce que les faces soient finement usinées.
L’alésage de cette pièce (H8) doit aussi être finement usiné. A la mise en route, faire un ‘‘ rodage ‘‘ : laisser patiner le moyeu sous faible charge et petite vitesse pendant 5 à 10
minutes afin de polir les surfaces de frottement.
Serrer l’écrou de réglage jusqu’au couple désiré et le bloquer à l’aide de sa vis pointeau.
La forme B du type LC 390 a plusieurs paquets de rondelles Belleville, mais le principe reste le même.
Bien veiller à ce qu’aucune graisse ou huile ne vienne en contact avec les garnitures de friction.
Vérifier de temps en temps l’usure de ces garnitures et contrôler le couple.
Les limiteurs type LC 382 – 390 et 391 peuvent perdre jusqu’à 90 % du couple réglé à l’origine, par mm d’usure. Pour les cas où l’usure est importante, utiliser les limiteurs LC 393 à ressort de compression qui travaillent pratiquement à couple constant (5 à 6 % de perte de couple par mm d’usure des garnitures).

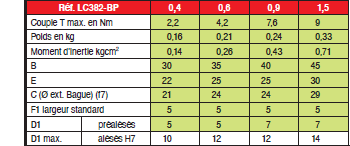

SÉRIE MINI : LC 382 BP

TOUJOURS AVEC BAGUE DE PATINAGE

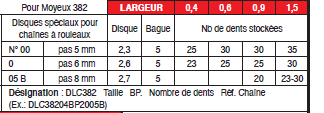

DISQUES SPÉCIAUX POUR CHAÎNES À ROULEAUX

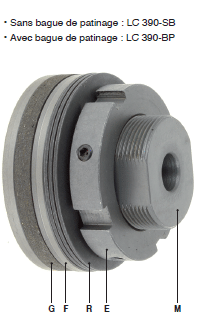

SÉRIE STANDARD : LC 390

FONCTIONNEMENT

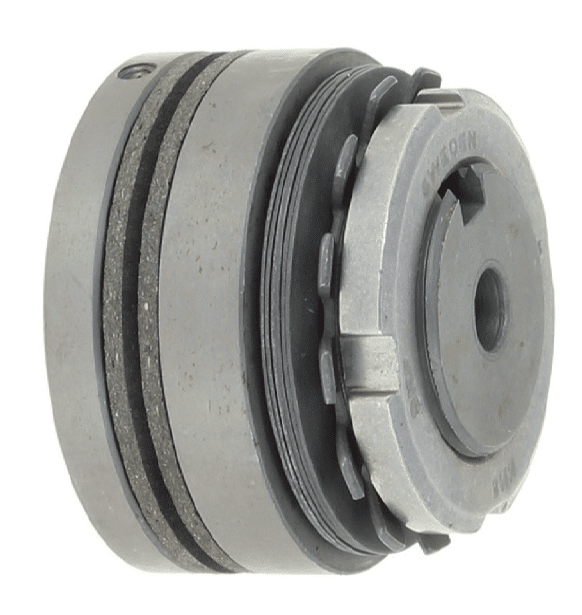

Les rondelles Belleville «R» comprimées par l’écrou de réglage «E» appliquentles 2 garnitures de friction «G» avec plus ou moins de force sur la pièce à entraîner «P».

Le couple de patinage peut donc être réglé avec précision.

Le flasque mobile «F» est entraîné par le moyeu «M» grâce à 2 méplats symétriques.
Les limiteurs sont livrés avec 3 rondelles (forme A) et 4 jeux de 9 rondelles (LC160 et 400) ou 8 jeux de 9 rondelles (LC250et 630) (forme B).

L’utilisateur mettra le nombre de rondelles requises par la gamme de couple désirée selon les croquis ci dessus.

_{BP38204 BP3820609 BP38215 DLC38204SB230 DLC38204SB2500 DLC38206SB250 DLC38206SB3000 DLC38209SB2005B DLC38209SB250 DLC38209SB3000 DLC38215SB2305B DLC38215SB300 DLC38215SB3005B DLC38215SB3500 GF38204 GF38206 GF38209 GF38215 LC382BP04 LC382BP06 LC382BP09 LC382BP15 RB38204 RB38206 RB38209 RB38215}
