Réglable

Un jeu aussi réduit que possible fait partie des exigences de la mécanique d’avant-garde (automation – robotique – asservissement…).
Le réducteur “ RJR ” répond à ce besoin et sa conception permet le rattrapage du jeu au fur et à mesure de l’apparition d’une légère usure.

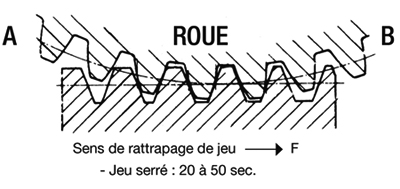

Cette précision est atteinte grâce à un engrenage à vis sans fin dont la denture de couronne a été conçue avec des flancs d’inclinaisons différentes, comme le montre le croquis ci-contre.



Le rattrapage du jeu se réalise, sans changement d’entr’axe par le déplacement axial de la vis sans fin dans le sens de la flèche F. Ce déplacement s’obtient en diminuant l’épaisseur de l’entretoise E. (démontage aisé).

  • Carter en fonte avec revenu thermique
  • Usiné sur toutes ses faces avec trous de fixation
  • Fortes ailettes de refroidissement
  • Roue tangente en bronze d’aluminium
  • Vis en acier de cémentation trempée et rectifiée.


Page 501 : Réducteurs à vis sans fin à jeu réduit

Flancs de dents

  • A – à forte inclinaison
  • B – à faible inclinaison
  • Jeu standard : 50 à 70 sec.
  • Avec précontrainte : 10 à 25 sec.
