SÉRIE 180

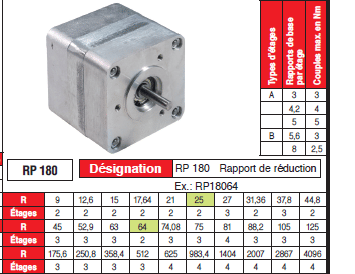

RÉDUCTEURS À PLANÉTAIRES RP 180
Ces réducteurs constituent des unités autonomes universelles, avec un arbre d’entrée et un arbre de sortie.
Ils ne s’adaptent donc pas aux moteurs MR 182/184/188 décrits en haut, page 495, pour la réalisation d’un Motoréducteur monobloc analogue au
Motoréducteur MR 182/184/188 (en bas de la même page).
Toutefois, ils sont à base de composants similaires. Des étages de réduction modulaires comportant 3 ou 4 satellites, s’ajoutant les uns aux autres, permettent d’atteindre le rapport 1/4096.
• Montage sur roulement et bague autolubrifiante
• Graissage à vis (Bisulfure de Mobyldène)
• Boîtier : alliage léger – engrenages : acier et Delrin

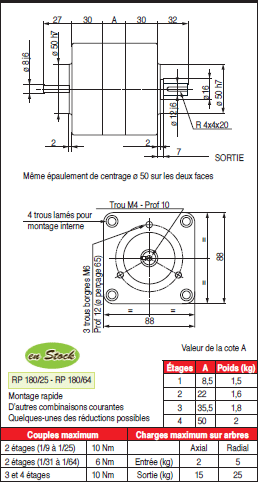

• Épaulement de centrage et trou de fixation
• Couples : 1 à 20 Nm
• Vitesse d’entrée maximum: 3 000 tr/mn
Attention : Les étages de type A et de type B ne peuvent se marier.
En tenir compte en cas de calcul d’une réduction spéciale.
MOTORÉDUCTEURS EN ÉQUERRE
MCRE 180
COMPOSÉS DE
• 1 motoréducteur type 180 à 1 ou plusieurs étages, dont les rapports s’échelonnent de 1/3 (1 étage) à 1/4096 (4 étages).
Le flasque de sortie est spécial (longueur et centrage différents du flasque standard).

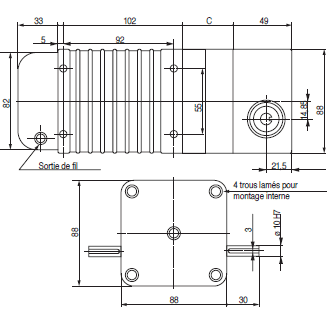

• 1 module en équerre à 1 ou 2 arbres de sortie.
RAPPORTS DE BASE DU MODULE EN ÉQUERRE :
1/2 – 1/16
COUPLE NOMINAL : 2,5 Nm maximum
Les rapports globaux du motoréducteur MCRE 180 s’échelonnent donc de1/6 à 1/65536
A la commande, bien préciser :
– avec un seul arbre de sortie
– avec deux arbres de sortie
– position de l’arbre
