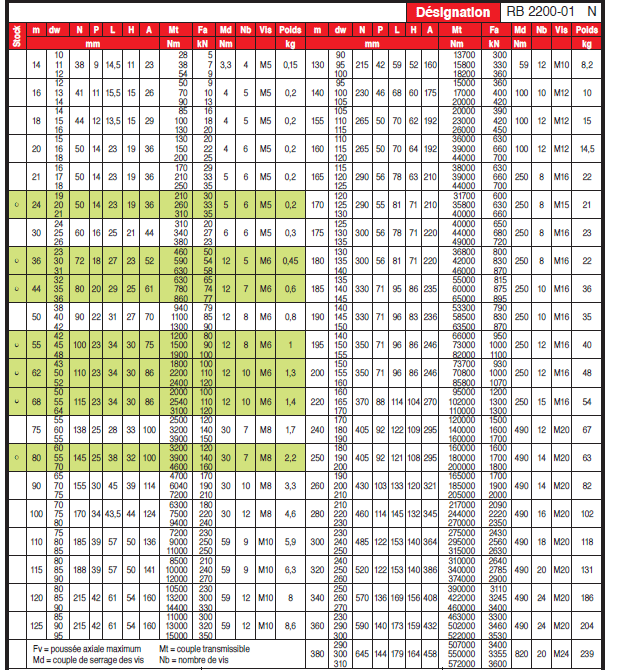

SÉRIE NORMALE 2200-01
Tolérances et jeu max entre arbre et alésage
AGISSANT PAR COMPRESSION EXTERNE
conçues pour le serrage d’un arbre creux sur l’arbre qui le traverse.
Elles sont utilisées lorsque la conception de l’assemblage ou le manque d’espace empêche de recourir aux systèmes traditionnels de blocage entre arbre et moyeu.
Leur utilisation requiert une grande précision d’usinage.
PRÉCAUTIONS D’EMPLOI.
1° Respecter scrupuleusement les tolérances
d’usinage indiquées par le ci-dessus.
2° Rugosité Ra 3,2
3° Afin de faciliter un serrage puissant (au couple indiqué) huiler les surfaces obliques des parties coniques.
4° Toujours employer des vis de qualité 10.9, c’est un minimum à respecter
RB220001125A RB220001140 RB220001140A RB22000130 RB2200013019 RB22000130A RB22000130K RB22000136A RB2200014436 RB22000150 RB22000150K
