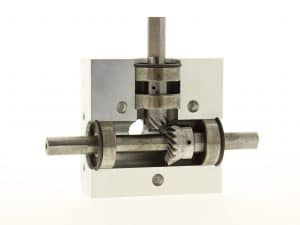

Renvoi d’angle en fonctionnement


Visionnez une video de renvoi d’angle en coupe au rapport 1 x 2

Renvoi d'angle en fonctionnement

Rainure de clavette standard (ø 15 & 20mm)
Méplat pour les arbres de 10mm
Livré avec clavette
                 ↓

Fermeture par segment d’arrêt
avec rondelle tôle
protégeant le roulement

3 trous de fixation traversants
taraudés à chaque entrée

Arbres longs donnant
une facilité accrue pour les montages

(Possibilité de scier si cette longueur est gênante)



Toutes les faces sont usinées et dressées

Roulements à billes à gorge profonde et double étanchéité.
Graissés à vie.



Acier allié traité et carbonitruré : Dureté superficielle de la denture : 50-55 RC

Graissage
A vie par graisse S4C22 ou équivalente.

Le boîtier comporte un trou de visite à filetage conique étanche qui permet :

    • Un éventuel renouvellement de la graisse
    • Un contrôle optique du calage réciproque des engrenages car il est situé juste au niveau de leur engrènement.

L’arbre traversant de tous les renvois “RAL” est toujours à deux sorties.
Cette formule est intéressante même dans les cas où une seule sortie est utilisée car elle permet d’éviter toute erreur en offrant les deux sens de rotation et laisse la possibilité de réaliser d’éventuelles adaptations ultérieures.

Si pour des raisons d’encombrement ou d’esthétique la sortie inutilisée se révèle gênante, il suffit de la scier et éventuellement de l’occulter par une plaquette.

N.B.: Dans les renvois d’angle de rapport 1 x 2, l’arbre traversant est toujours l’arbre lent. De ce fait cette disposition ne peut être inversée.
